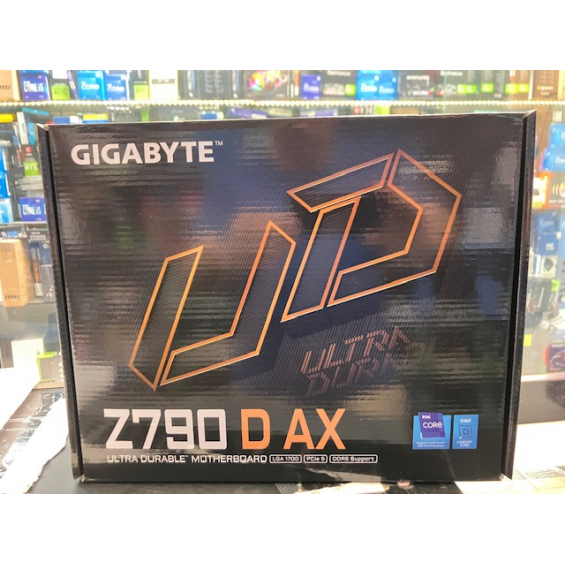

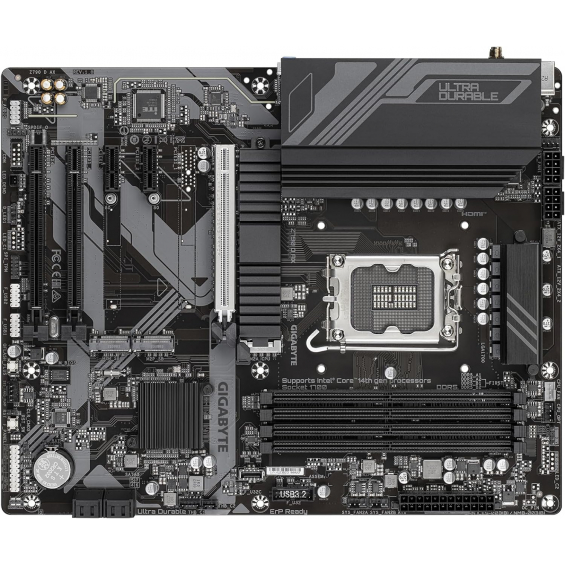

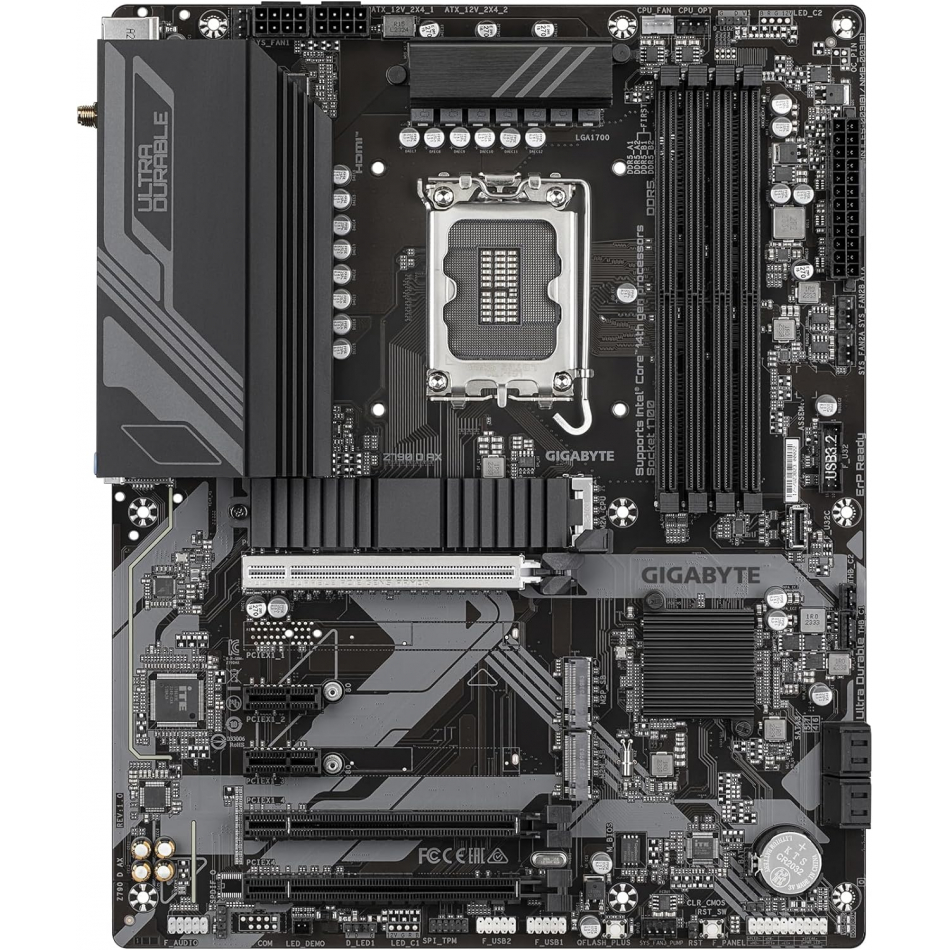

Placa Gigabyte Z790 D AX

Zócalo LGA1700: Compatibilidad con los procesadores Intel® Core™, Pentium® Gold y Celeron® de 14.ª, 13.ª y 12.ª generación
(visite el sitio web de GIGABYTE para obtener la lista más reciente de soporte de CPU).
La caché L3 varía según la CPU

Conjunto de chips Intel® Z790 Express

Procesadores Intel® Core™ i9/i7 de 14.ª y 13.ª generación:
- Compatibilidad con DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) ) / 6200(OC) / 6000(OC) / 5800(OC) / 5600 / 5400 / 5200/ 4800/4400 MT/s módulos de memoria
Intel® Core™ i5/i3 de 13.ª generación e Intel® Core™, Pentium® de 12.ª generación Procesadores Gold y Celeron®:
Compatibilidad con módulos de memoria DDR5 4800/4400 MT/s
4 zócalos DIMM DDR5 que admiten hasta 192 GB (48 GB de capacidad DIMM única) de memoria del sistema
Arquitectura de memoria de doble canal
Compatibilidad con DIMM 1Rx8 sin búfer ECC /Módulos de memoria 2Rx8 (funcionan en modo no ECC)
Compatibilidad con módulos de memoria DIMM sin búfer sin ECC 1Rx8/2Rx8/1Rx16
Compatibilidad con módulos de memoria Extreme Memory Profile (XMP)
(La configuración de la CPU y la memoria pueden afectar los tipos de memoria admitidos , velocidad de datos (velocidad) y número de módulos DRAM, consulte la "Lista de soporte de memoria" en el sitio web de GIGABYTE para obtener más información).

Procesador de gráficos integrado: compatibilidad con gráficos Intel® HD:
- 1 x puerto HDMI, que admite una resolución máxima de 4096x2160@60 Hz

* Compatibilidad con la versión HDMI 2.1 y HDCP 2.3.
** Compatibilidad con puertos nativos compatibles con HDMI 2.1 TMDS.

- 1 x DisplayPort, compatible con una resolución máxima de 4096x2304@60 Hz

* Soporte para la versión DisplayPort 1.2 y HDCP 2.3

(Las especificaciones gráficas pueden variar según la compatibilidad de la CPU).

Realtek® Audio CODEC
Audio de alta definición
2/4/5.1/7.1 canales

* Puede cambiar la funcionalidad de un conector de audio utilizando el software de audio. Para configurar

Audio de 7.1 canales, acceda al software de audio para configurar el audio.
Soporte para salida S/PDIF

Chip LAN Realtek® de 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Intel® Wi-Fi 6E AX211 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, compatible con bandas de frecuencia portadora de 2,4/5/6 GHz
- BLUETOOTH 5.3
- Compatibilidad con el estándar inalámbrico 11ax 160 MHz
(datos reales La tasa puede variar según el entorno y el equipo.)

CPU:
- 1 x ranura PCI Express x16, compatible con PCIe 5.0 y funcionando en x16 (PCIEX16)

* La ranura PCIEX16 solo admite una tarjeta gráfica o un SSD NVMe. Si solo se va a instalar una tarjeta gráfica, asegúrese de instalarla en la ranura PCIEX16.

Conjunto de chips:
- 1 x ranura PCI Express x16, compatible con PCIe 4.0 y ejecutándose en x4 (PCIEX4)
- 1 x ranura PCI Express x16, compatible con PCIe 3.0 y ejecutándose en x1 (PCIEX1_4)
- 2 x ranuras PCI Express x1, compatibles con PCIe 3.0 y ejecutándose en x1 (PCIEX1_2, PCIEX1_3)

CPU:
- 1 x conector M.2 (Socket 3, clave M, tipo 22110/2280 PCIe 4.0 x4/x2 compatible con SSD) (M2A_CPU)
Conjunto de chips:
- 1 x conectores M.2 (Socket 3, clave M, tipo 2280 PCIe 4.0 x4/x2 SSD) (M2P_SB)
- 1 x conectores M.2 (Socket 3, M key, tipo 2280 SATA y soporte PCIe 4.0 x4/x2 SSD) (M2M_SB)
- 4 x conectores SATA 6Gb/s
RAID 0, Compatibilidad con RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SSD NVMe
Compatibilidad con RAID 0, RAID 1, RAID 5 y RAID 10 para dispositivos de almacenamiento SATA

Conjunto de chips:
- 1 x puerto USB Type-C® en el panel posterior, compatible con USB 3.2 Gen 2
- 1 x puerto USB Type-C® compatible con USB 3.2 Gen 1, disponible a través del encabezado USB interno
- 1 x USB 3.2 Gen 2 puertos tipo A (rojos) en el panel posterior
- 6 puertos USB 3.2 Gen 1 (4 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)
- 2 puertos USB 2.0/1.1 en el
chipset del panel posterior   +Hub USB 2.0:
- 4 x puertos USB 2.0/1.1, disponibles a través de los cabezales USB internos

1 x conector de alimentación principal ATX de 24 pines
2 x conectores de alimentación ATX de 12 V de 8 pines
1 x cabezal del ventilador de la CPU
1 x cabezal del ventilador de la CPU/bomba de refrigeración por agua
3 x cabezales del ventilador del sistema
1 x cabezal del ventilador del sistema/bomba de refrigeración por agua
2 x LED direccionables encabezados de tira
3 conectores M.2 Socket 3
4 conectores SATA de 6 Gb/s
1 encabezado del panel frontal
1 encabezado de audio del panel frontal
1 encabezado de salida S/PDIF
1 encabezado USB Type-C®, compatible con USB 3.2 Gen 1
1 conector USB 3.2 Gen 1
2 encabezados USB 2.0/1.1
2 conectores de tarjeta adicional Thunderbolt™
1 encabezado de módulo de plataforma segura (para GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2 .0 SPI V2 solamente)
1 x botón de reinicio
1 x botón Q-Flash Plus
1 x puente de reinicio
1 x puente de borrado CMOS

1 x puerto de teclado/ratón PS/2
1 x puerto USB Type-C®, compatible con USB 3.2 Gen 2
1 x puerto USB 3.2 Gen 2 tipo A (rojo)
4 x puertos USB 3.2 Gen 1
2 x USB 2.0/1.1 puertos
2 x conectores de antena SMA (2T2R)
1 x puerto HDMI
1 x DisplayPort
1 x puerto RJ-45
3 x conectores de audio

Chip controlador de E/S iTE®

Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Detección de caudal de refrigeración por agua
Advertencia de fallo del ventilador
Control de velocidad del ventilador

* La compatibilidad de la función de control de velocidad del ventilador (bomba) dependerá del ventilador (bomba) que instale.

1 flash de 256 Mbit
Uso de AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 con licencia

Soporte para el Centro de Control de GIGABYTE (GCC)

* Las aplicaciones disponibles en GCC pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.

Soporte para Q-Flash
Soporte para Q-Flash Plus
Soporte para Smart Backup

Norton® Internet Security (versión OEM)
Software de gestión de ancho de banda LAN

Soporte para Windows 11 de 64 bits
Soporte para Windows 10 de 64 bits

factor de forma ATX; 30,5 x 24,4 cm.
