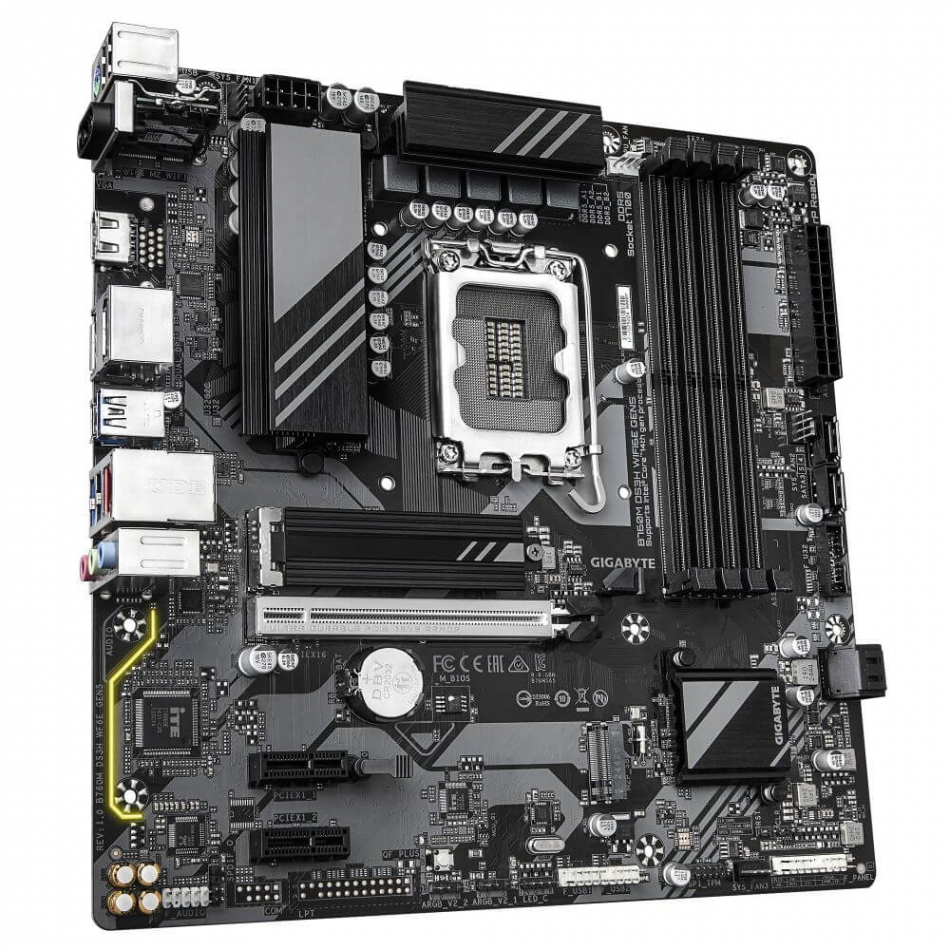

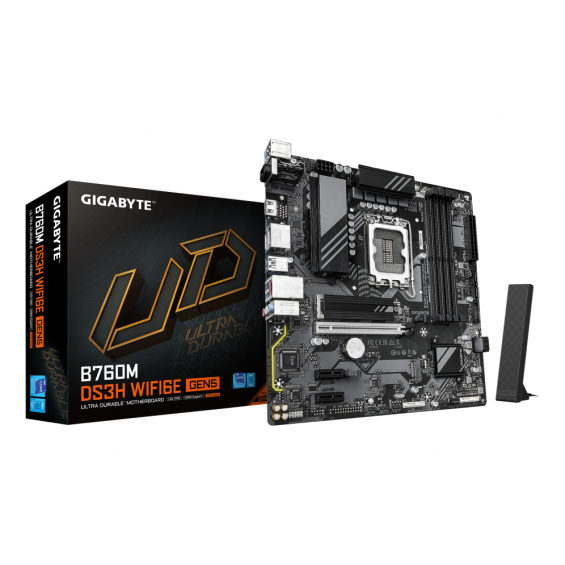

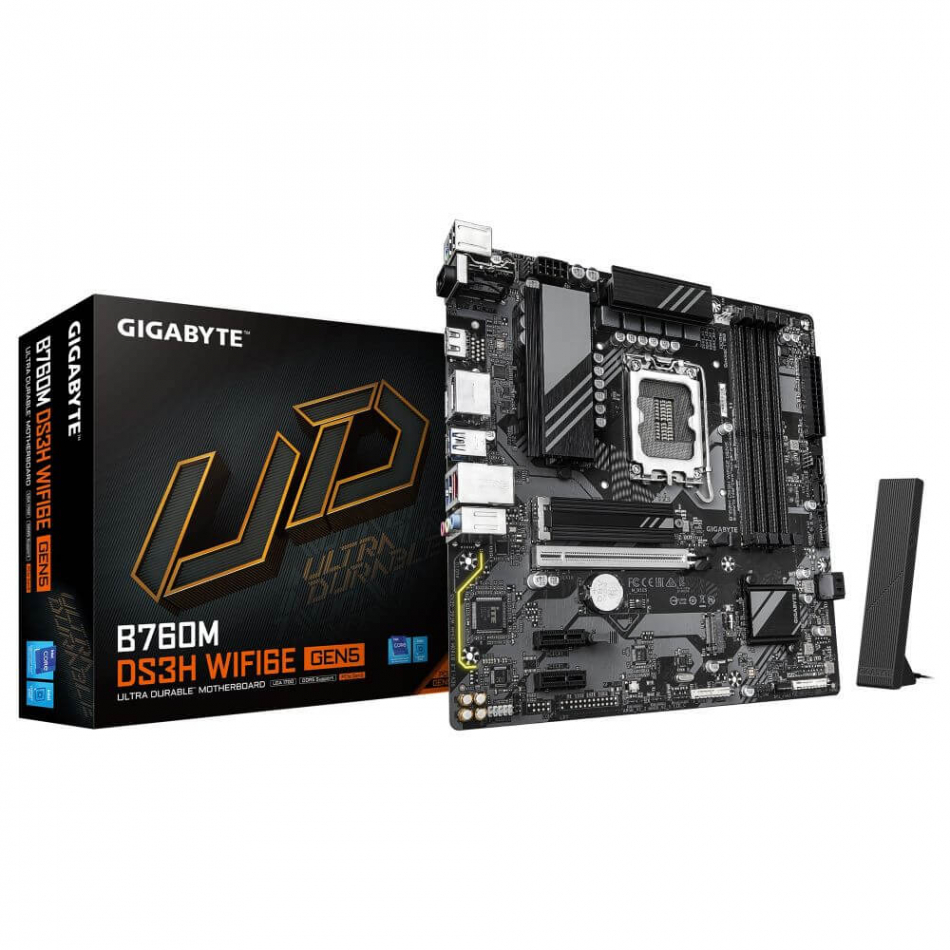

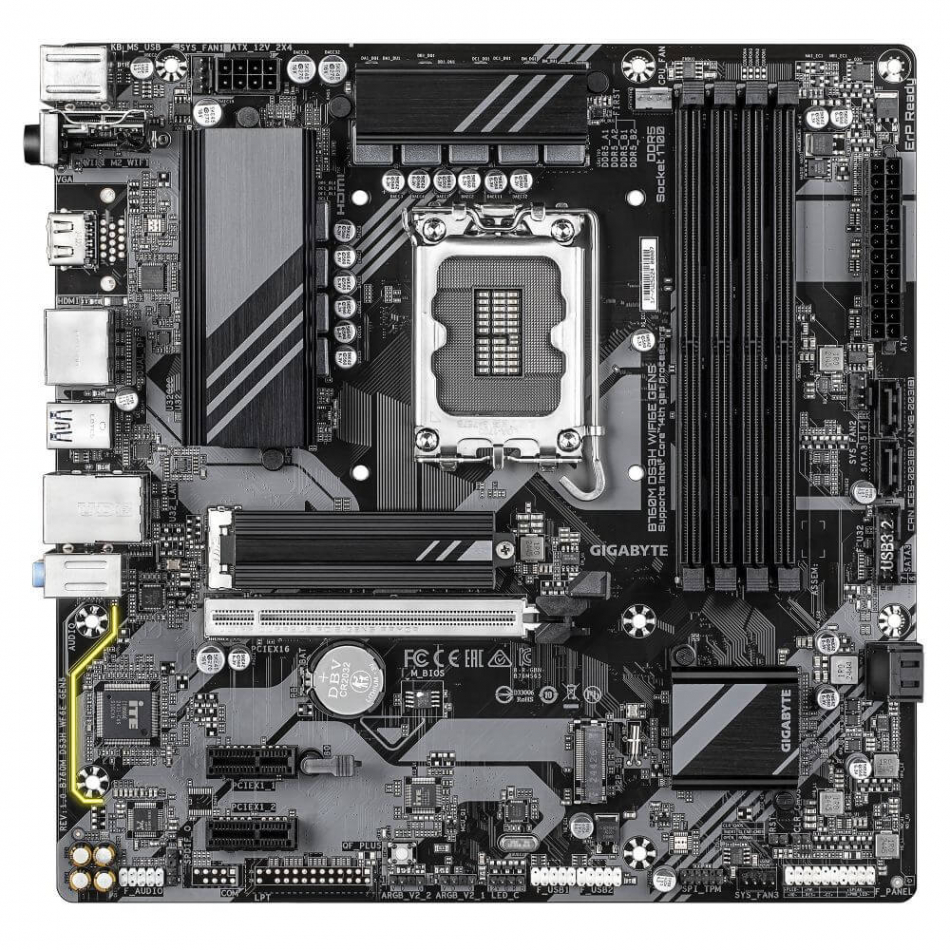

Placa Gigabyte B760M DS3H Wifi6E
- Fabricante: Gigabyte P/N: 9MB76MS65-00-G10 EAN: 4719331872809 Código: 78961
Las nuevas placas base GIGABYTE B760 ofrecen la solución más eficiente para disfrutar del mayor rendimiento de PCIe Gen5 en la plataforma existente. PCIe 5.0 duplica la velocidad de transferencia de datos de PCIe 4.0, de 16 GT/s a 32 GT/s por línea. Este aumento sustancial del ancho de banda beneficia especialmente a las tarjetas gráficas de alto rendimiento, los dispositivos de almacenamiento y los aceleradores de IA que exigen una transferencia de datos más rápida.
Las placas base GIGABYTE Ultra Durable™ construidas con componentes óptimos de adentro hacia afuera brindan un rendimiento excelente y una plataforma atemporal.
- ProcesadorLGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors
(Go to GIGABYTE's website for the latest CPU support list.)
L3 cache varies with CPU - ChipsetIntel® B760 Express Chipset
- Memoria14th and 13th Generation Intel® Core™ i9/i7 Processors:
Support for DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.)/ 5600/5200/4800/4400 MT/s memory modules
13th Generation Intel® Core™ i5/i3 and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors:
Support for DDR5 4800/4400 MT/s memory modules
4 x DDR5 DIMM sockets supporting up to 256 GB (64 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(The CPU andmemory configurationmay affect the supportedmemory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.) - Gráfica IntegradaIntegrated Graphics Processor-Intel® HD Graphics support:
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz* Support for HDMI 2.1 version and HDCP 2.3.
** Support for native HDMI 2.1 TMDS compatible ports.
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz* Support for DisplayPort 1.2 version and HDCP 2.3
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz* Support for DisplayPort 1.2 version.
(Graphics specifications may vary depending on CPU support.)
Support for up to triple-display at the same time - AudioRealtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
Support for S/PDIF Out - LANRealtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
- Módulo de comunicaciones inalámbricasIntel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard
(Actual data rate may vary depending on environment and equipment.) - Zócalos de ExpansiónCPU:
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16* The PCIEX16 slot can only support a graphics card or an NVMe SSD.
Chipset:
- 2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1 - Interfaz de almacenamientoCPU:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Chipset:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s connectors
RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices - USBChipset:
- 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2 support
- 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
- 2 x USB 2.0/1.1 ports on the back panel
Chipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 ports available through the internal USB headers - Conectores Internos E/S1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
3 x system fan headers
2 x addressable RGB Gen2 LED strip headers
1 x RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)
1 x S/PDIF Out header
1 x Q-Flash Plus button
1 x reset jumper

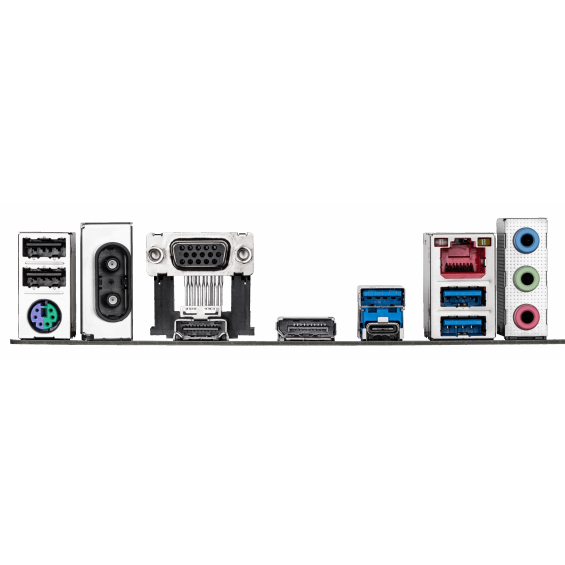

1 x Clear CMOS jumper - Panel E/S Trasero2 x USB 2.0/1.1 ports
1 x PS/2 keyboard/mouse port
2 x antenna connectors (2T2R)
1 x HDMI port (Note)
2 x DisplayPorts (Note)
3 x USB 3.2 Gen 1 ports
1 x USB Type-C® port, with USB 3.2 Gen 2 support
1 x RJ-45 port
3 x audio jacks
(Note) Actual support may vary by CPU. - Controlador E/SiTE® I/O Controller Chip
- Monitorización HardwareVoltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control* Whether the fan speed control function is supported will depend on the fan you install.
- BIOS1 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0 - Otras CaracterísticasSupport for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Support for Q-Flash
Support for Q-Flash Plus
Support for Smart Backup - Bundled SoftwareNorton® Internet Security (OEM version)
- Sistema OperativoSupport for Windows 11 64-bit
Support for Windows 10 64-bit - FormatoMicro ATX Form Factor; 24.4cm x 24.4cm
Conector de alimentación UD
Nuestro innovador diseño de conector de alimentación UD mejora la conductividad de la energía y la disipación térmica.
Pasadores sólidos
Proporciona una conductividad y transmisión de señal superiores y reduce el desgaste del metal por conexiones repetidas.
La última solución inalámbrica 802.11ax Wi-Fi 6E con la nueva banda dedicada de 6 GHz permite un rendimiento inalámbrico gigabit, ofrece una transmisión de video fluida, una mejor experiencia de juego, menos interrupciones y velocidades de hasta 2,4 Gbps. Además, Bluetooth 5 ofrece un alcance cuatro veces superior al de Bluetooth 4.2 y una transmisión más rápida.
El diseño ofrece velocidades de transferencia increíblemente rápidas para garantizar el entorno de transmisión más estable cuando el sistema realiza computación en la nube o brinda servicios informáticos externos.
- Rendimiento de PCIe Gen5 : Sincronización perfecta para ganar
- Admite procesadores Intel® Core™ 14.º, 13.º y 12.º
- WIFI EZ-Plug : Diseño rápido y sencillo para la instalación de antenas Wi-Fi
- Brújula WIFI : detecta automáticamente la mejor posición de antena para obtener la señal Wi-Fi más potente.
- EZ-Latch : ranura PCIe 5.0x16 con diseño de liberación rápida
- Ranura PCIe UD : Armadura SMD PCIe 5.0 para una mejor compatibilidad con tarjetas gráficas
- Rendimiento incomparable : Solución VRM híbrida de 6+2+1 fases
- DDR5 de doble canal : 4 DIMM compatibles con módulos de memoria XMP
- Redes rápidas : LAN de 2,5 GbE y Wi-Fi 802.11ax
- Almacenamiento de próxima generación : 2 conectores PCIe 4.0 x4 M.2
- Conectividad extendida : USB-C® trasero de 10 Gb/s, DP, HDMI
- Smart Fan 6 : Cuenta con múltiples sensores de temperatura, cabezales de ventilador híbridos con FAN STOP
- Q-Flash Plus : Actualizar BIOS sin instalar la CPU, la memoria ni la tarjeta gráfica
