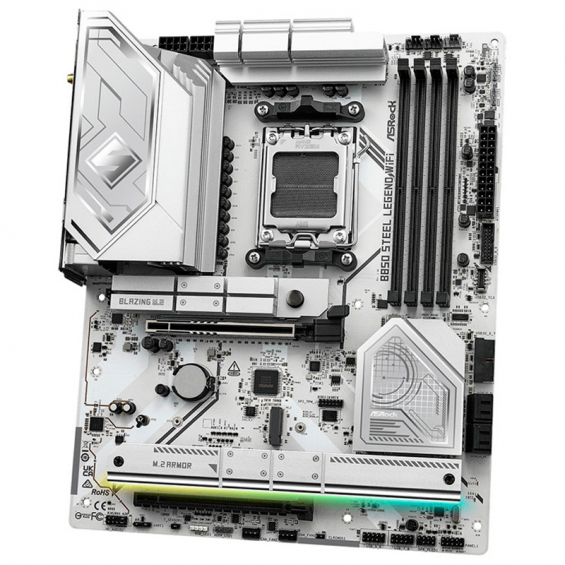

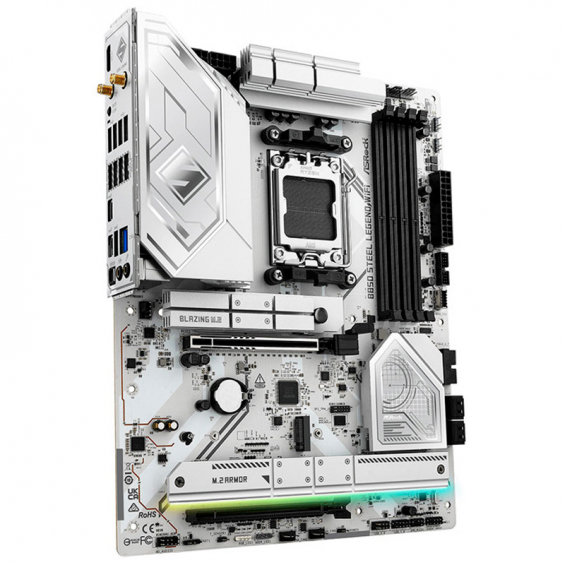

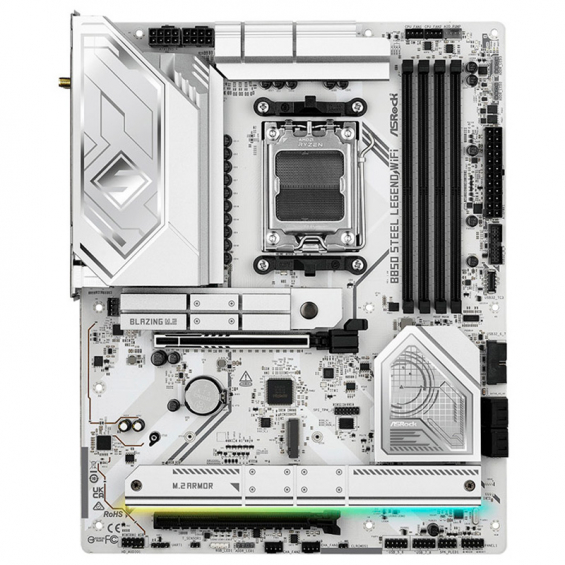

Placa ASRock B850 Steel Legend Wifi

Características destacadas

• Productividad:   PCIe Gen5 (gráfica y M.2) + DDR5 en doble canal.

• Durabilidad:   VRM   14+2+1   con   Dr.MOS 80A   (VCore+SoC+Misc), disipadores ampliados,   escudo de E/S integrado , condensadores negros   20K .

• Conectividad:   LAN 2.5G ,   Wi-Fi 7 (802.11be) , puertos   ASRock Lightning Gaming , utilidades   EZ Update / BIOS Flashback / solucionador EZ / comprobador POST .

Plataforma

CPU

• Socket   AMD AM5

• Compatible con AMD Ryzen™ series   9000 / 8000 / 7000 *
  * La disponibilidad/ancho de banda de ranuras puede variar según la CPU (ver notas de PCIe/M.2 más abajo).

Chipset

• AMD B850

Memoria

• DDR5   doble canal

• 4×   ranuras DDR5 DIMM

• Soporta DDR5   ECC / no ECC ,   unbuffered , hasta   8000+ (OC)

• Capacidad máxima:   256 GB

• Soporta perfiles   XMP   y   EXPO

BIOS

• UEFI AMI   de   256 Mb   con interfaz gráfica

Gráficos (salidas)

• Gráficos integrados AMD   RDNA™   (soporte real según CPU)

• 1× HDMI 2.1   (TMDS/FRL), compatible   HDR ,   HDCP 2.3 , hasta   4K @ 120 Hz

Audio

• Audio HD   7.1   con protección de contenido (Realtek   ALC4082 )

• Capas de PCB independientes para canales   R/L

• Direct Drive   en el puerto frontal de auriculares (hasta   600 Ω )

• Nahimic Audio

Red

LAN cableada

• 2.5 GbE   (10/100/1000/2500):   Realtek RTL8125BG

• Soporte software   Dragon 2.5G LAN   (control de ancho de banda, priorización, estadísticas y perfiles)

Wi-Fi / Bluetooth

• Módulo   Wi-Fi 7 802.11be 2×2

• Compatible con 802.11   a/b/g/n/ac/ax/axe/be

• Bandas   2.4 / 5 / 6 GHz *, canal   160 MHz   en 6 GHz*

• MU-MIMO , Bluetooth   5.4
  *   Wi-Fi 7 solo compatible con Windows® 11   (sin controlador para Windows® 10). La banda de   6 GHz   depende de la regulación del país/región y se activa cuando esté disponible vía actualizaciones.

Ranuras de expansión

PCIe

• (CPU)   1× PCIe 5.0 x16   (PCIE1), modo x16*

• (Chipset)   1× PCIe 4.0 x16   (PCIE2), modo x4*

• Zócalo vertical   M.2 Key E   para módulo Wi-Fi PCIe   2230/Bluetooth

• Ranura VGA (PCIE1) con contacto dorado   15 μ

* Comportamiento PCIE1 según CPU:

• Ryzen 9000/7000:   Gen5 x16

• Ryzen 8000 (Phoenix 1):   Gen4 x8

• Ryzen 8000 (Phoenix 2):   Gen4 x4
  * Si   M2_4   está ocupado,   PCIE2   queda desactivado.

Almacenamiento

• Soporta SSD   NVMe   como disco de arranque

M.2

• (CPU)   M2_1 Blazing M.2   (Key M),   PCIe Gen5 x4 , 2280 (hasta   128 Gb/s )*

• (CPU)   M2_2 Hyper M.2   (Key M),   PCIe Gen4 x4 , 2260/2280 (hasta   64 Gb/s )*

• (Chipset)   M2_3 Hyper M.2   (Key M),   PCIe Gen4 x4 , 2230/2260/2280 (hasta   64 Gb/s )*

• (Chipset)   M2_4 Hyper M.2   (Key M),   PCIe Gen4 x4 , 2260/2280 (hasta   64 Gb/s )*

SATA

• Controladora   ASMedia ASM1061

• 4× SATA3 6.0 Gb/s

* Prioridades/compatibilidades indicadas:

• M2_1 : prioridad para instalación; Gen5 x4 con Ryzen 9000/7000 y Gen4 x4 con Ryzen 8000.

• M2_2 : Gen4 x4 con Ryzen 9000/7000; Gen4 x4 con Ryzen 8000 (Phoenix 1); Gen4 x2 con Ryzen 8000 (Phoenix 2).

• Si   M2_4   está ocupado,   PCIE2   queda desactivado.

RAID

• RAID   0 / 1 / 10   para unidades   M.2 NVMe

CPU

• 2× USB 3.2 Gen2   Tipo-C   (traseros)

• 1× USB 3.2 Gen2   Tipo-A   (trasero, USB32_3)

• 1× USB 3.2 Gen1   Tipo-A   (trasero, USB32_1)

Chipset

• 1× USB 3.2 Gen2x2   Tipo-C   (frontal)

• 1× USB 3.2 Gen2   Tipo-A   (trasero, USB32_4)

• 6× USB 3.2 Gen1   Tipo-A   (2 traseros + 4 frontales)

• 8× USB 2.0 (4 traseros + 4 frontales)

• Todos los puertos USB con   protección ESD

Conectores internos (headers)

• 1× conector   SPI

• 1× conector   TPM

• 1× conector de   termistor

• 1× conector   LED de encendido   y   altavoz

• 1× conector   RGB   (12V/3A, hasta 36W)

• 3× conectores   ARGB   (5V/3A, hasta 15W)

• Ventiladores/bomba:

  • 2×   CPU FAN   (4 pines, control inteligente)

  • 3×   CHA FAN   (4 pines, control inteligente)

  • 1×   AIO PUMP   (4 pines, control inteligente)

  • Límites: CPU_FAN1 hasta   1A (12W) ; CPU_FAN2/CHA_FAN/AIO_PUMP hasta   3A (36W) ; detección automática 3/4 pines

• Alimentación:

  • 1×   ATX 24 pines

  • 2×   EPS 8 pines 12V

• 1× audio frontal

• 2× headers USB 2.0 (hasta 4 puertos)

• 2× headers USB 3.2 Gen1 (hasta 4 puertos)

• 1× header frontal USB-C   3.2 Gen2x2 (20 Gb/s)

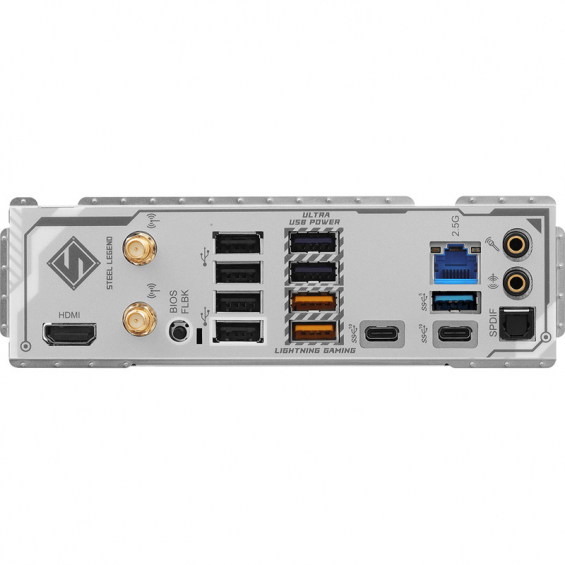

Panel trasero (E/S)

• 2× conectores de antena

• 1×   HDMI

• 1× salida óptica   SPDIF

• 2× USB 3.2 Gen2   Tipo-C   (10 Gb/s)

• 3× USB 3.2 Gen1   Tipo-A

• 2× USB 3.2 Gen2   Tipo-A   (10 Gb/s)

• 4× USB 2.0

• 1×   RJ-45 LAN

• 1× botón   BIOS Flashback

• 1× salida de línea (audio “gold”)

• 1× entrada de micrófono (audio “gold”)

Notas del fabricante:

• USB32_1/2: puertos   Lightning Gaming

• USB32_3/4: soportan   Ultra USB power ; si un dispositivo excede 5V@0,9A puede activarse protección OCP y requerir reinicio para restaurar alimentación.

Software y UEFI

• ASRock A-Tuning

• ASRock Dragon 2.5G LAN

• ASRock Polychrome SYNC

• UEFI:   ASRock EZ Mode ,   Full HD UEFI , instalador automático de controladores,   Instant Flash

Formato / Construcción

• ATX : 12.0" × 9.6" (30,5 × 24,4 cm)

• PCB de   8 capas

Sistema operativo

• Microsoft Windows®   10 64-bit   /   11 64-bit   (con la nota anterior: Wi-Fi 7 solo en Windows 11)

Certificaciones

• FCC ,   CE

• Compatible con   ErP/EuP   (requiere fuente compatible ErP/EuP)

Accesorios incluidos

• 2× cables SATA

• 2× antenas ASRock Wi-Fi (2.4/5/6 GHz)

• 1× cable de termistor
