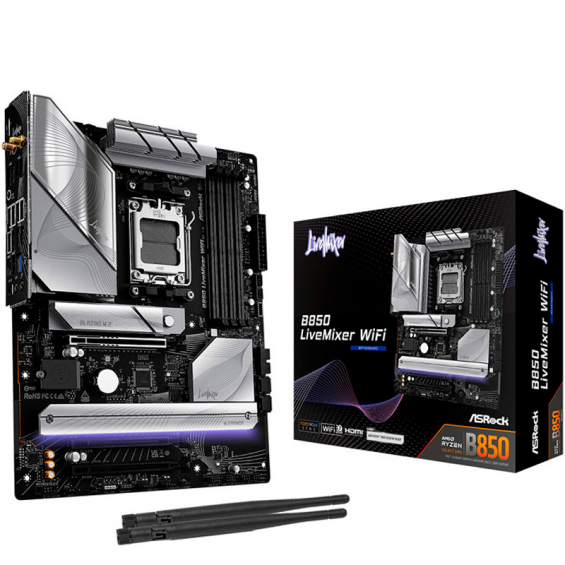

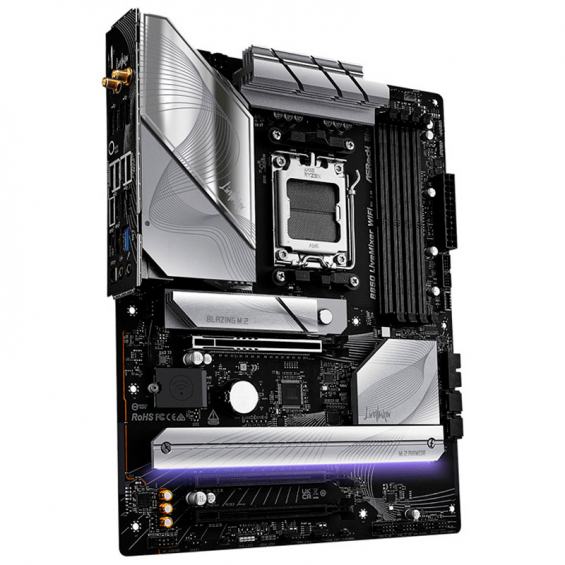

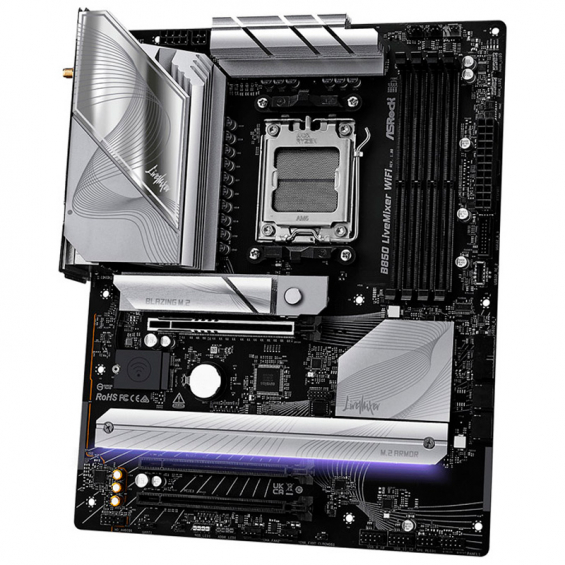

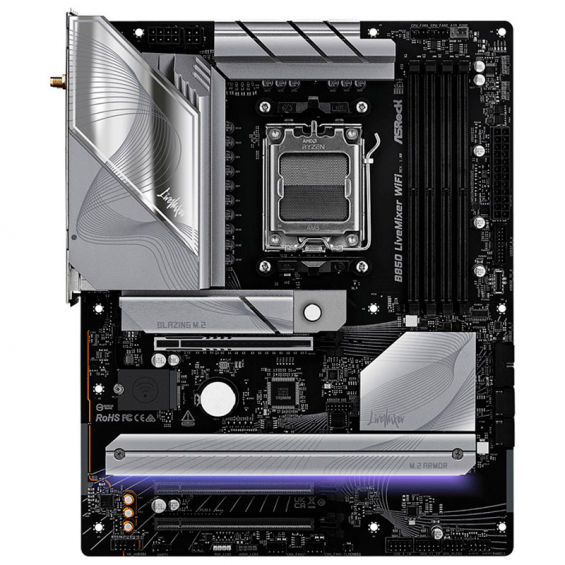

Placa ASRock B850 LiveMixer Wifi

Características destacadas

• Productividad:   PCIe Gen5 (gráfica y M.2) + DDR5 en doble canal.

• Durabilidad:   VRM   14+2+1   con   Dr.MOS 80A   (VCore+SoC+Misc), disipador ampliado,   E/S integrada , condensadores negros   20K .

• Conectividad:   LAN 2.5G ,   Wi-Fi 7 (802.11be) , puertos   ASRock Lightning Gaming ,   BIOS Flashback , utilidades   EZ   y diagnóstico   POST .

Plataforma

CPU

• Socket   AMD AM5

• Compatible con AMD Ryzen™ series   9000 / 8000 / 7000 *
  * La disponibilidad/ancho de banda de las ranuras puede variar según la CPU (ver notas de PCIe/M.2).

Chipset

• AMD B850

Memoria

• DDR5   doble canal

• 4×   ranuras DDR5 DIMM

• Soporta DDR5   ECC / no ECC ,   unbuffered , hasta   8000+ (OC)

• Capacidad máxima:   256 GB

• Perfiles:   XMP   y   EXPO

BIOS

• UEFI AMI   “Legal” de   256 Mb   con interfaz gráfica

Gráficos / salidas de vídeo

• Gráficos integrados AMD   RDNA™   (según CPU)

• 1× HDMI 2.1   (TMDS/FRL 8G), compatible   HDR ,   HDCP 2.3 , hasta   4K @ 120 Hz

• 1× DisplayPort 1.4   con   DSC , compatible   HDCP 2.3 , hasta   4K @ 120 Hz

Audio

• Audio HD   7.1   con protección de contenido (Realtek   ALC1220 )

• Detección de impedancia en salida trasera

• Capas de PCB independientes para canales   R/L

• Nahimic Audio

Red

LAN cableada

• 2.5 GbE   (10/100/1000/2500):   Realtek RTL8125BG (Dragon)

• Software   Dragon 2.5G LAN : control de ancho de banda, priorización y estadísticas, perfiles (juego/navegación/streaming)

Wi-Fi / Bluetooth

• Módulo   Wi-Fi 7 (802.11be) 2×2

• Compatible con 802.11   a/b/g/n/ac/ax/axe/be

• Bandas   2.4 / 5 / 6 GHz *, canal   160 MHz   en 6 GHz*

• Bluetooth 5.4 ,   MU-MIMO
  * Wi-Fi 7 indicado como compatible solo con   Windows® 11   (sin controlador para Windows 10). La banda 6 GHz depende de regulación local y disponibilidad vía actualizaciones.

Ranuras de expansión

PCIe

• (CPU)   1× PCIe 5.0 x16   (PCIE1), modo x16*

• (Chipset)   2× PCIe 4.0 x16   (PCIE2 y PCIE3), modo x4*

• M.2 Key E   para módulo Wi-Fi/BT tipo   2230

• Contacto dorado   15 μ   en PCIE1

* PCIE1 según CPU:

• Ryzen 9000/7000:   Gen5 x16

• Ryzen 8000 (Phoenix 1):   Gen4 x8

• Ryzen 8000 (Phoenix 2):   Gen4 x4
  * Si   M2_3   está ocupado,   PCIE3   queda desactivado.

Almacenamiento

• Soporta SSD   NVMe   como disco de arranque

• 2× SATA3 6.0 Gb/s

M.2

• (CPU)   M2_1 Blazing M.2 (Key M) : PCIe   Gen5 x4 , 2280 (hasta   128 Gb/s )*

• (CPU)   M2_2 Hyper M.2 (Key M) : PCIe   Gen4 x4 , 2280 (hasta   64 Gb/s )*

• (Chipset)   M2_3 Hyper M.2 (Key M) : PCIe   Gen4 x4 , 2230/2242/2260/2280 (hasta   64 Gb/s )*

* Notas de funcionamiento:

• M2_1 : prioridad de instalación; Gen5 x4 con Ryzen 9000/7000 y Gen4 x4 con Ryzen 8000.

• M2_2 : Gen4 x4 con Ryzen 9000/7000; Gen4 x4 con Ryzen 8000 (Phoenix 1); Gen4 x2 con Ryzen 8000 (Phoenix 2).

• Si   M2_3   está ocupado,   PCIE3   queda desactivado.

RAID

• SATA:   RAID 0 / RAID 1

• NVMe:   RAID 0 / RAID 1 / RAID 10 *
  * RAID 10 requiere tarjetas de expansión M.2 NVMe adicionales.

USB

CPU

• 1× USB 3.2 Gen2   Tipo-C   (trasero)

• 1× USB 3.2 Gen2   Tipo-A   (trasero)

• 1× USB 3.2 Gen1   Tipo-A   (trasero, USB32_1)

Chipset

• 1× USB 3.2 Gen2x2   Tipo-C   (frontal, 20 Gb/s)

• 7× USB 3.2 Gen1   Tipo-A   (3 traseros: USB32_2/3/4 + 4 frontales)

• 12× USB 2.0 (8 traseros + 4 frontales)

• Todos los puertos USB con   protección ESD

Conectores internos (headers)

• 1× conector   SPI

• TPM

• 1× conector de   termistor

• 1×   LED de alimentación   + conector de   altavoz

• 1×   RGB   (12V/3A, hasta 36W)*

• 3×   ARGB   (5V/3A, hasta 15W)**

• Ventiladores/bomba:

  • 2×   CPU_FAN   (4 pines, control inteligente)

  • 3×   CHA_FAN   (4 pines, control inteligente)

  • 1×   AIO_PUMP   (4 pines, control inteligente)

  • Límites: CPU_FAN1 hasta   1A (12W) ; el resto hasta   3A (36W) ; detección automática 3/4 pines

• Alimentación:

  • 1×   ATX 24 pines

  • 1×   EPS 8 pines 12V   (alta densidad)

  • 1×   EPS 4 pines 12V   (alta densidad)

• 1× audio frontal

• 2× headers USB 2.0 (hasta 4 puertos)

• 2× headers USB 3.2 Gen1 (hasta 4 puertos)

• 1× header frontal   USB-C 3.2 Gen2x2 (20 Gb/s)

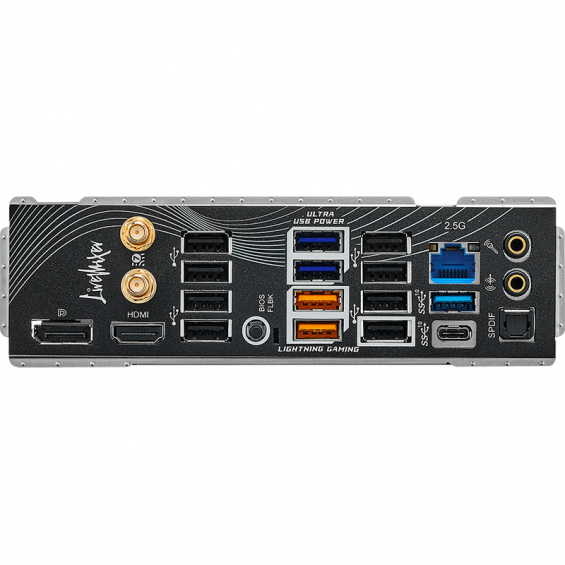

Panel trasero (E/S)

• 2× conectores de antena

• 1×   HDMI

• 1×   DisplayPort 1.4

• 1× salida óptica   SPDIF

• 1× USB 3.2 Gen2   Tipo-C   (10 Gb/s)

• 1× USB 3.2 Gen2   Tipo-A   (10 Gb/s)

• 4× USB 3.2 Gen1   Tipo-A

• 8× USB 2.0

• 1×   RJ-45 LAN

• 1× botón   BIOS Flashback

• 1× salida de línea (audio “gold”)

• 1× entrada de micrófono (audio “gold”)

Notas:

• USB32_1/2: puertos   Lightning Gaming

• USB32_3/4:   Ultra USB power ; si un dispositivo supera 5V@0,9A puede activarse OCP y requerir reinicio para restaurar alimentación.

Software y UEFI

Software

• ASRock   A-Tuning

• ASRock   Dragon 2.5G LAN

• ASRock Polychrome SYNC   *

UEFI

• ASRock EZ Mode

• ASRock Full HD UEFI

• Instalador automático de controladores

• ASRock Instant Flash
  * Utilidades descargables desde ASRock Live Update y APP Shop (según indica el fabricante).

Accesorios

• 2× cables SATA

• 2× antenas ASRock Wi-Fi (2.4/5/6 GHz)

• 1× cable termistor

Formato / Construcción

• ATX : 12.0" × 9.6" (30,5 × 24,4 cm)

• PCB de   8 capas

Sistema operativo

• Windows®   10 64-bit   /   11 64-bit   (con la nota indicada para Wi-Fi 7)

Certificaciones

• FCC ,   CE

• Compatible con   ErP/EuP   (requiere fuente compatible ErP/EuP)
