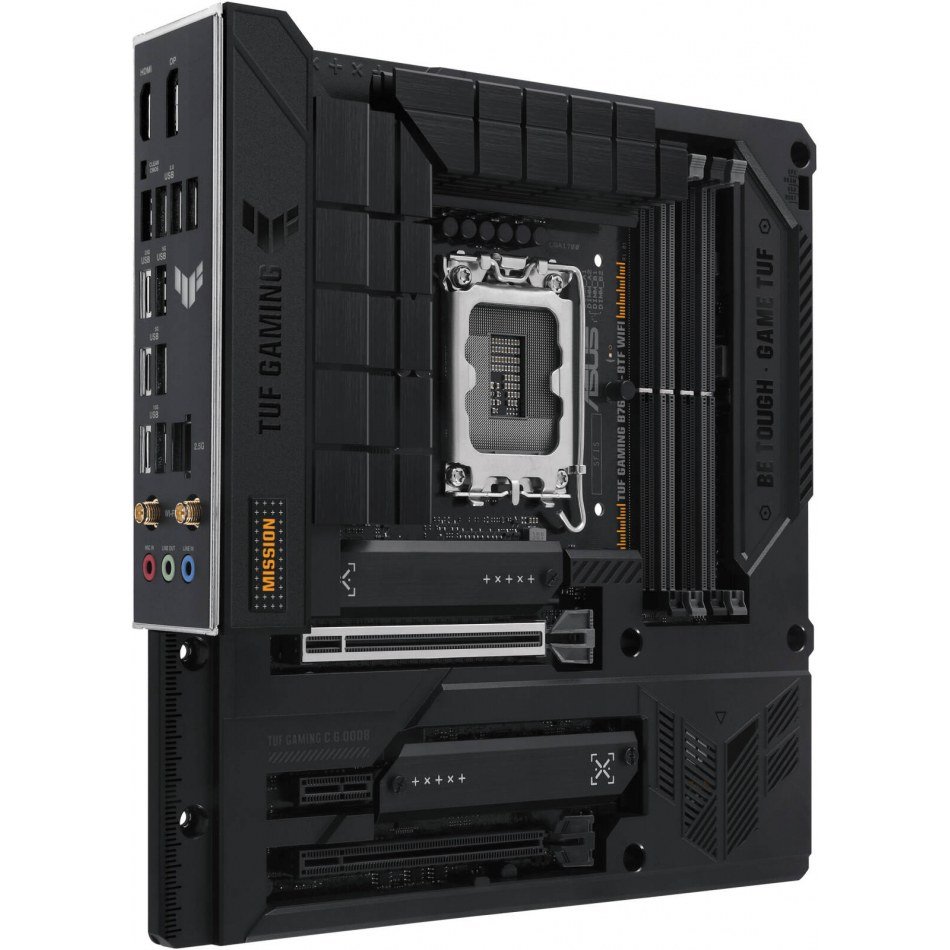

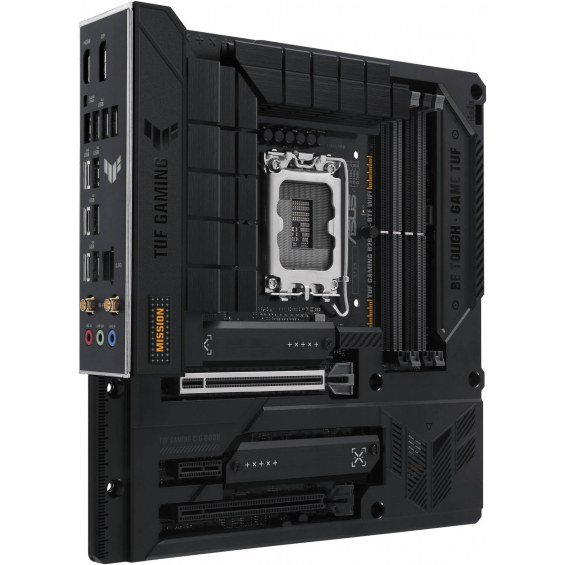

Placa Asus TUF Gaming B760M-BTF Wifi DDR5

Intel®   Socket LGA1700 para   procesadores Intel® Core TM de 14.ª y 13.ª generación, procesadores Intel®   ^Core   TM   ^{de   12.ª}   generación   ,   ^{Pentium®   Gold}   y   ^{Celeron®   *}   Admite   ^la   tecnología   ^Intel®   Turbo   ^Boost   2.0   y   ^la   tecnología Intel®   ^Turbo   Boost Max 3.0**   * Consulte   www.asus.com   para obtener la lista de soporte de CPU.   ** La compatibilidad con Intel   ^®   Turbo Boost Max Technology 3.0 depende de los tipos de CPU.

Conjunto de chips   Intel®   ^B760

4 x DIMM, máx. 128 GB, DDR4 5333(OC)/ 5066(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4000(OC)/3733(OC)/3600( OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Memoria sin búfer y sin ECC*
Arquitectura de memoria de doble canal compatible con   el perfil de memoria
Intel®   ^Extreme   (XMP)
OptiMem II
* Los tipos de memoria admitidos, la velocidad de datos (velocidad) y la cantidad de módulos DRAM varían según la configuración de la CPU y la memoria. Para obtener más información, consulte la lista de soporte de CPU/memoria en la pestaña Soporte del sitio de información del producto o visite   https://www.asus.com/support/   .

1 x DisplayPort**
1 x   puerto   HDMI   ^TM
*** * Las especificaciones gráficas pueden variar según el tipo de CPU. Consulte   www.intel.com   para obtener actualizaciones.
** Soporta máx. 4K@60Hz como se especifica en DisplayPort 1.4.
*** Admite 4K@60Hz como se especifica en HDMI 2.1.

Procesadores   Intel®   ^Core   TM (   ^14.ª   , 13.ª   ^{y   12.ª}   generación   )
1 x ranura PCIe 5.0 x16   Chipset
Intel®   ^B760
1 x ranura PCIe 4.0 x16 (admite modo x4) 1 x   ^ranura
PCIe 4.0 x1
- Para garantizar la compatibilidad del dispositivo instalado, consulte   https://www.asus.com/support/   para obtener la lista de periféricos compatibles.

Total admite 3 ranuras M.2 y 4 puertos SATA de 6 Gb/s*   Procesadores
Intel   ^®   Core   ^{TM (   14.ª}   , 13.ª   ^y   12.ª   ^generación   )
Ranura M.2_1 (clave M), tipo 2242/2260/2280 (admite Modo PCIe 4.0 x4)   Chipset
Intel®   ^B760
Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modo PCIe 4.0 x4)
Ranura M.2_3 (clave M), solo tipo 2280 (admite modo PCIe 4.0 x4) **
4 puertos SATA de 6 Gb/s
* La tecnología Intel   ^®   Rapid Storage admite SATA RAID 0/1/5/10.
** La ranura M.2_3 comparte ancho de banda con la ranura PCIEX16(G4). Cuando se haya instalado la ranura M.2_3 en un dispositivo, la ranura PCIEX16(G4) se desactivará.

1 Ethernet Realtek de 2,5 Gb

Wi-Fi 6   ^2x2
Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
Admite banda de frecuencia de 2,4/5 GHz
Bluetooth®   v5.2*   *La versión de Bluetooth puede variar, consulte el módulo Wi-Fi Visite el sitio web del fabricante para obtener las especificaciones más recientes.

USB trasero (10 puertos en total)
1 x puerto USB 3.2 Gen 2x2 (1 x USB Type-C   ^®   )
2 x puertos USB 3.2 Gen 2 (1 x Type-A + 1 x USB Type-C   ^®   )
3 x USB 3.2 Gen 1 puerto (2 x Tipo-A + 1 x USB Type-C®   ⁾   4
x puertos USB 2.0 (4 x Tipo-A)
USB frontal (7 puertos en total)
1 x conector USB 3.2 Gen 2 (compatible con USB Type-   ^C®   )
1 x encabezado USB 3.2 Gen 1 admite 2 puertos USB 3.2 Gen 1 adicionales
2 x encabezados USB 2.0 admiten 4 puertos USB 2.0 adicionales
* El puerto U32G1_E1, el puerto U32G1_E2, el puerto U32G1_E3 y el puerto U32G1_E4 comparten el ancho de banda.
** El puerto USB_E5, el puerto USB_E6, el puerto USB_E7 y el puerto USB_E8 comparten el ancho de banda.

CÓDEC de audio de alta definición con sonido envolvente Realtek 7.1*
- Admite: detección de conectores, transmisión múltiple, reasignación de conectores en el panel frontal
- Admite reproducción de hasta 24 bits/192 kHz
Funciones de audio
- Blindaje de audio
- Capas de PCB de audio dedicadas
* Un chasis con Se requiere un módulo de audio HD en el panel frontal para admitir la salida de audio de sonido envolvente 7.1.

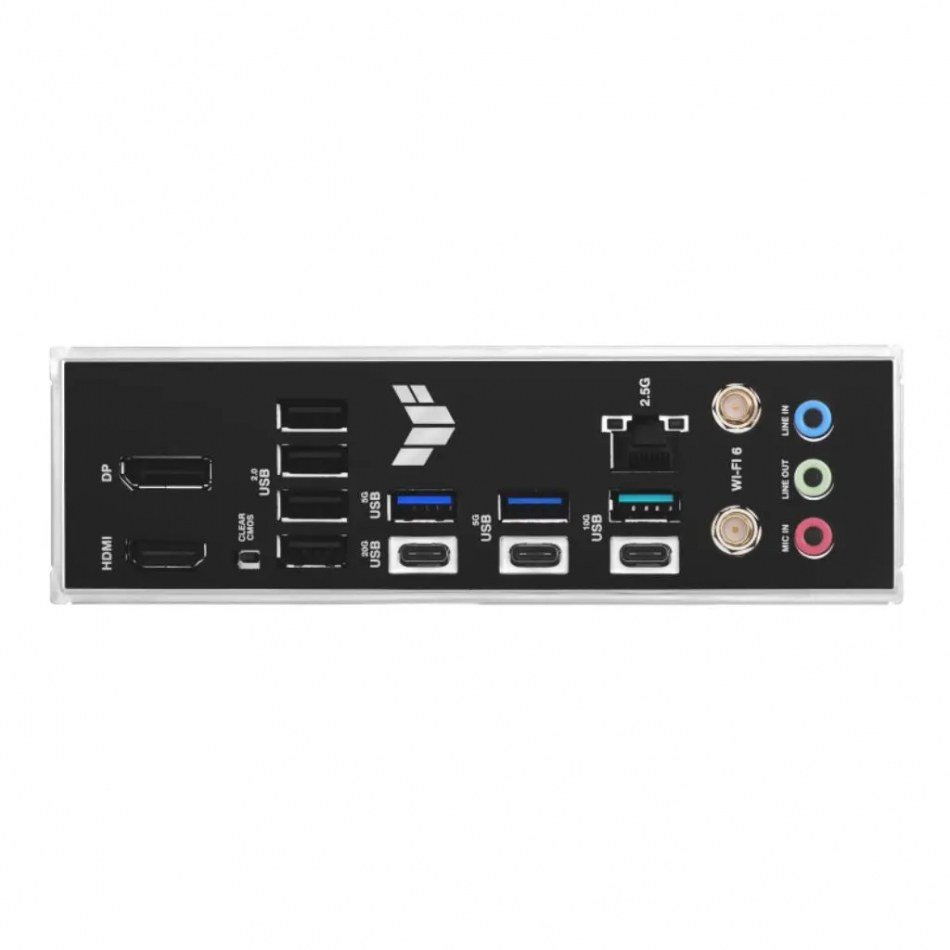

1 x puerto USB 3.2 Gen 2x2 (1 x USB Type-C   ^®   )
2 x puertos USB 3.2 Gen 2 (1 x Tipo A, 1 x USB Type-C   ^®   )
3 x puertos USB 3.2 Gen 1 (2 x Tipo- A, 1 x USB Type-C®   ⁾   4
x puertos USB 2.0 (4 x Type-A)
1 x DisplayPort 1 x   puerto
HDMI   ^TM
1 x módulo Wi-Fi
1 x puerto Ethernet Realtek de 2,5 Gb
3 x conectores de audio
1 x transparente botón CMOS

Relacionado con el ventilador y la refrigeración
1 cabezal del ventilador de la CPU de 4 pines
1 cabezal del ventilador OPT de la CPU de 4 pines
1 cabezal de la bomba AIO de 4 pines
3 cabezales del ventilador del chasis de 4 pines
Relacionados con la alimentación
1 conector de alimentación principal de 24 pines
1 x 8 -Conector de alimentación de +12 V de clavijas
1 conector de alimentación de +12 V de 4 clavijas
Relacionado con el almacenamiento
3 ranuras M.2 (clave M)
4 puertos SATA de 6 Gb/s
USB
1 conector USB 3.2 Gen 2 (compatible con USB Type-C   ^®   )
1 x encabezado USB 3.2 Gen 1 admite 2 puertos USB 3.2 Gen 1 adicionales
2 x encabezados USB 2.0 admiten 4 puertos USB 2.0 adicionales
Varios
3 x encabezados direccionables Gen 2
1 x encabezado Aura RGB
1 x encabezado de puerto COM
1 x encabezado de audio del panel frontal ( AAFP)
1 x encabezado del panel del sistema de 10-1 pines
1 x encabezado Thunderbolt™ (USB4   ^®   )

PROTECCIÓN ASUS TUF
- DIGI+ VRM (- Diseño de energía digital con DrMOS)
- Protectores ESD
- TUF LANGuard
- Protección contra sobretensión
- SafeSlot Core+
- E/S trasera de acero inoxidable
ASUS Q-Design
- M.2 Q-Latch
- Q-DIMM
- Q-LED (CPU [rojo], DRAM [amarillo], VGA [blanco], dispositivo de arranque [amarillo verde]) -   Solución térmica ASUS

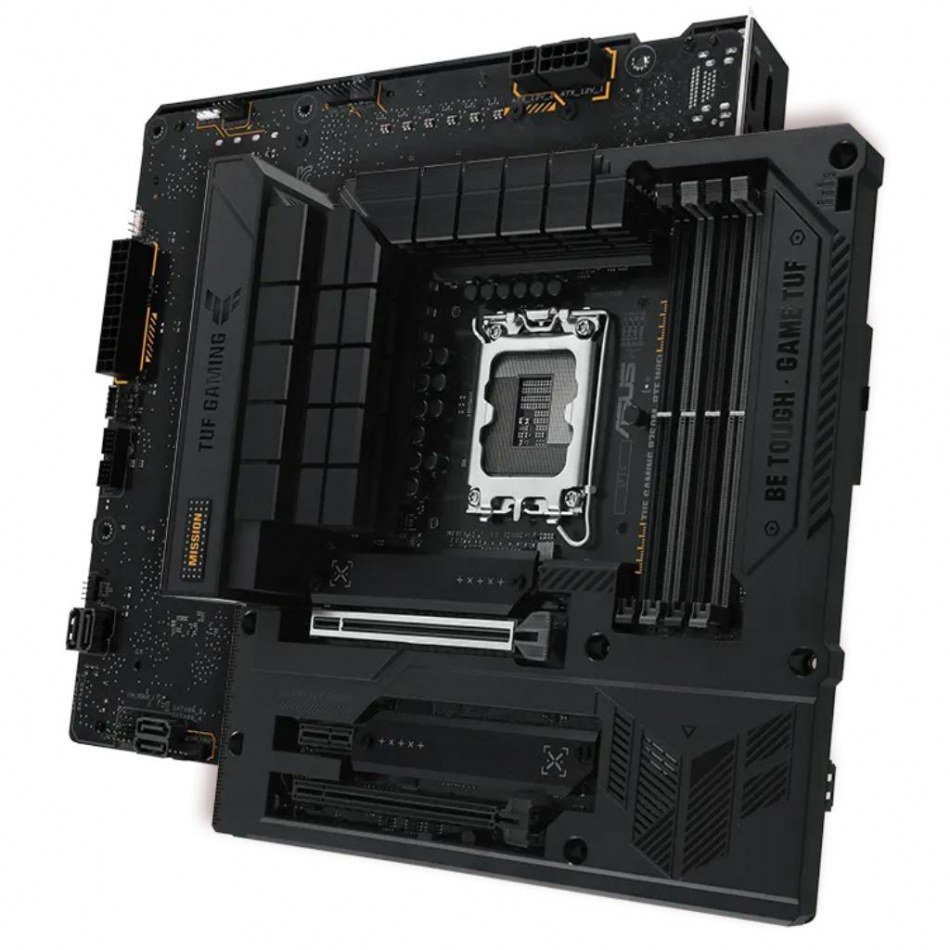

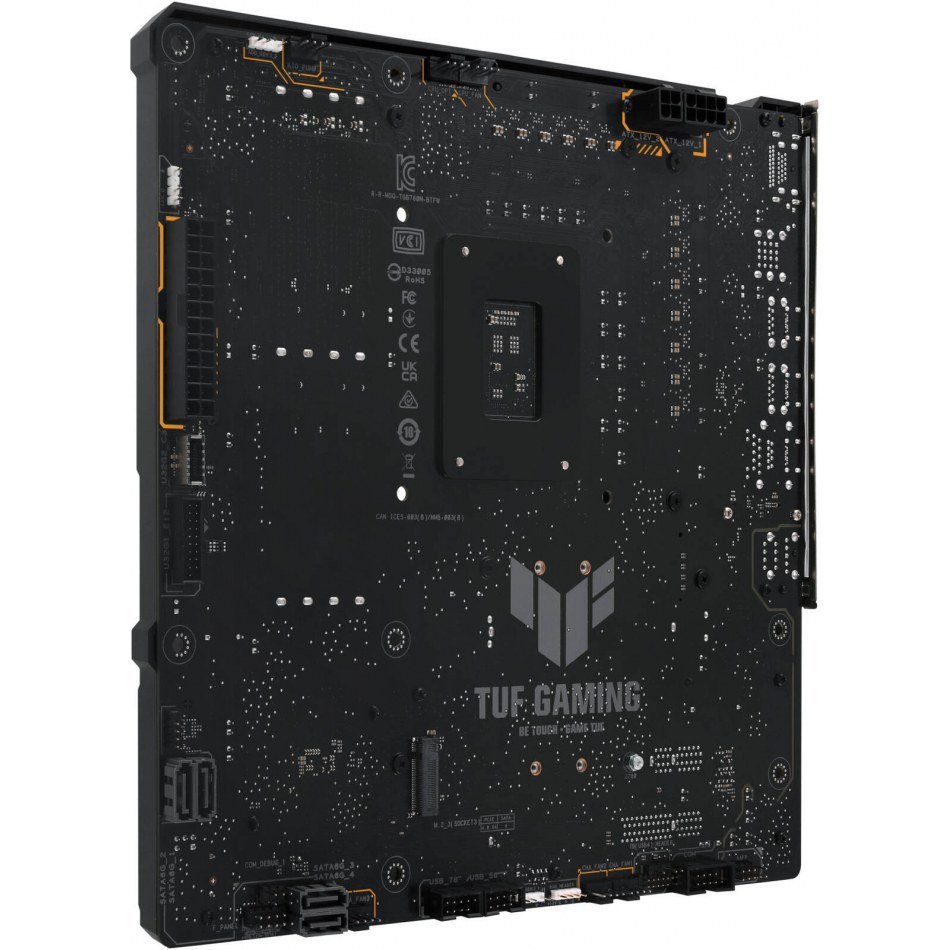

Q-Slot   - Disipadores térmicos M.2   - Diseño de disipador térmico VRM   ASUS EZ DIY   - Botón Clear CMOS   - Protector de palanca de zócalo de CPU   - ProCool   - Escudo de E/S premontado   - SafeDIMM   Aura Sync   - Cabecera Aura RGB   - Cabeceras direccionables Gen 2   Conector oculto (BTF)   Sin ranura para tarjeta gráfica de alta potencia   * Compatible con tarjetas gráficas generales, pero no con BTF tarjeta grafica.
